12

>> Installation de votre téléviseur

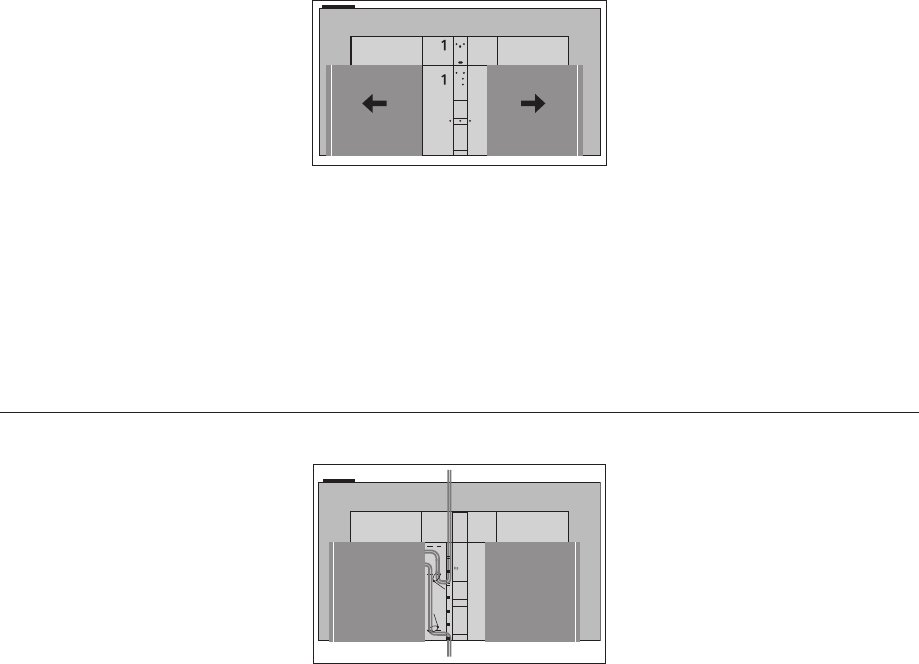

Repérer le panneau de connexion et autres

éléments importants:

1 Oriﬁces pour le montage d'un support mural.

2 Oriﬁces pour le montage d'un pied.

3 Caches du panneau de connexion principal.

Faire glisser les caches sur le côté pour

révéler le panneau de connexion.

4 Panneau d'accès rapide.

5 Témoin de veille et voyant de luminosité de

la pièce.

Présentation

Diérents caches de pied ou de support mural

peuvent être utilisés selon votre installation.

Voir le manuel de votre pied ou support mural

pour plus d'informations sur le montage de

tels caches.

Rassemblez les câbles des parties

supérieures et inférieures du panneau,

ﬁxez-les avec les attaches prévues à cet eet

et faites-les passer vers le haut ou vers le

bas derrière les supports de câbles selon

l'emplacement du support mural ou du pied.

Voir l'exemple illustré.

Tirage des câbles

En cas d'utilisation d'un pied ou d'un support

mural motorisé, assurez-vous de disposer

d'une longueur de câble susante pour

permettre au téléviseur de pivoter dans un

sens comme dans l'autre ou de s'incliner avant

de ﬁxer les câbles avec les attaches prévues

à cet eet pour les regrouper de manière

ordonnée.

4

3

3

5

2

2
